So wird Formieren berechenbar

  • PurgeFlow wird zwischen Gasquelle und Bauteil integriert. Es funktioniert mit allen industrieüblichen Formiergasen und Anschlüssen.

    Keine Umrüstung der Formiergasversorgung.

  • Das System wird in Sekunden in die bestehende Schweißumgebung eingebunden. Je nach Variante erfolgt die Steuerung modellbasiert oder sensorgestützt. Der Prozess bleibt Ihrer, die Gasregelung wird präzise.

    Kontrolle ohne Komplexität und Kompromisse.

  • Der gewünschte O₂-Zielwert wird festgelegt. PurgeFlow berechnet und misst die notwendige Zeit, Sauerstoff und Innendruck und regelt den Formiergasstrom automatisch.

    Kein Nachjustieren.
    Kein Abwarten ohne Klarheit.

Physikalisch validiert. Reproduzierbar nachgewiesen.

Die PurgeFlow-Regelungstechnik folgt einem physikalischen Modell, das in umfangreichen Tests und Simulationen bestätigt wurde, vom Labor bis zur Fertigung. PurgeFlow schafft es innerhalb von wenigen Sekunden auf unter 10ppm zu kommen.

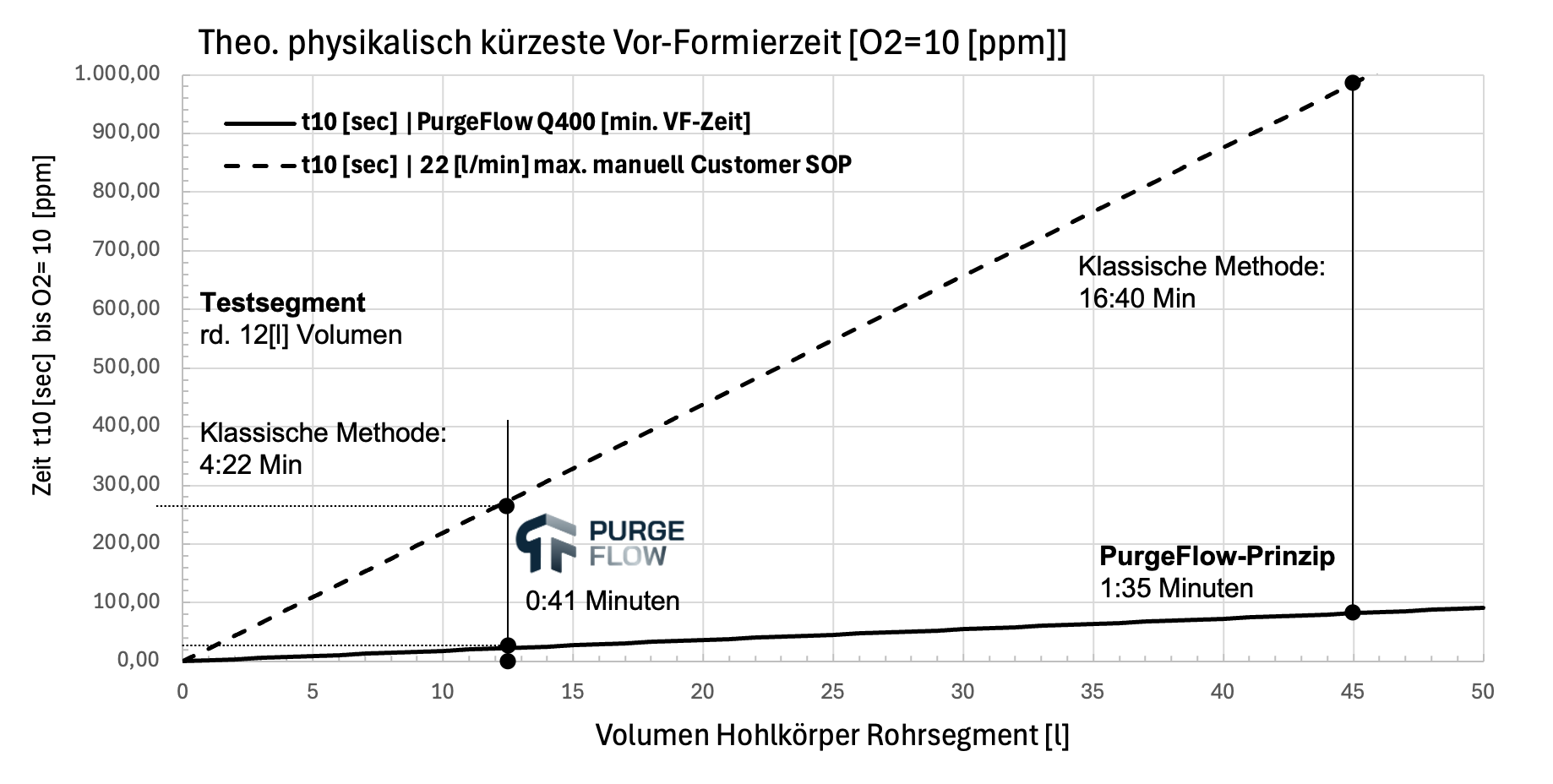

Grafik mit dem Titel 'Theo. physikalisch kürzeste Vor-Formerzeit [O2=10 ppm]', der die Beziehung zwischen dem Volumen eines Hohlkörpers und der Zeit bis zum Erreichen der Sauerstoffkonzentration zeigt. Die X-Achse ist mit 'Volumen Hohlkörper Rohrsegment [l]' beschriftet, die Y-Achse mit 'Zeit t10 [sec] bis O2=10 [ppm]'. Zwei Methoden werden dargestellt: die klassische Methode mit 4:22 Minuten und die PurgeFlow-Methode mit 0:41 Minuten, sowie ein Testschnittpunkt bei etwa 12 Litern. Die Grafik enthält eine gepunktete diagonale Referenzlinie, eine durchgezogene Linie für die PurgeFlow-Prinzip, sowie Annotationen mit Zeiten in Minuten.

Bild 3: Darstellung basiert auf experimentellen Messungen und validierten Modellsimulationen. Bewertet wurde die Zeit bis zum Erreichen von 10 ppm Restsauerstoff bei definiertem Volumenstrom (~22 l/min). Ergebnisse sind abhängig von Geometrie und Leckageparametern. Weitere Tests mit anderen Parametern (Restsauerstoff, anderes Volumen) bestätigten unsere Zeiteinsparungen und Vorteile.

FAQ

Muss ich meinen Schweißprozess umstellen?

Nein.
PurgeFlow ersetzt die Art der Gasregelung für das Vor-Formieren, nicht den Schweißprozess selbst. Ihre Anlagen, Parameter und Arbeitsabläufe bleiben unverändert.

Wie wird die Zielzeit von 10 ppm berechnet?

Je nach Systemvariante modellbasiert über Volumen- und Druckparameter oder sensorgestützt über den realen O₂-Verlauf.
Die Zeit ist kein fixer Richtwert, sondern ein berechneter Zielwert.

Wie aufwendig ist die Integration?

Das System wird zwischen Gasquelle und Bauteil integriert. Es sind keine Umbauten an der Formiergasversorgung notwendig.

Können Prozessdaten dokumentiert werden?

Ja.
Insbesondere in der AUTOMODE-Variante können O₂-Werte, Druckverläufe, Zeiten und der Formiergasverbräuche aufgezeichnet und für Qualitätsmanagementsysteme genutzt werden.

Funktioniert PurgeFlow auch bei komplexen oder undichten Teilen?

Ja, insbesondere bei der AUTOMODE-Variante wird der Sauerstoffgehalt permanent gemessen und automatisch geregelt. Leckagen erhöhen den Gasverbrauch, nicht jedoch die Prozessunsicherheit.

Für welche Branchen ist PurgeFlow geeignet?

PurgeFlow kann insbesondere in regulierten oder hochpräzisen Anwendungen eingesetzt werden. Es ist für jede Industrie beim Hohlkörperschweißen eingesetzt werden.
